厚板三合一送料機
厚板三合一送料機使用視頻：
配精密沖床使用：
應用：
汽車部件：拉桿，支架，減震器，剎車片；電器配件：打印機，電腦等外殼部件；五金零件
使用現場：
厚板三合一送料機設備結構：
3D構造：
1、厚板三合一送料機特別設計了背壓滾輪組，適用于料厚0.6mm～6.0mm、寬度70mm～1600mm的卷料的沖壓開卷、整平送料。
2、料架瓦板采用四葉片設計，葉片弧度與材料內徑吻合，葉片表面經硬鍍處理，光滑耐磨，在使用過程中不會損壞材料，內徑擴張采用回轉式油缸，油壓式擴張，料卷卷筒采用楔形式滑塊結構，同時采用鼓式剎車，有效防止材料因制動時旋轉慣性而散開。
3、放料寬度由兩擋料輥用螺桿進行調節，放料時由氣缸提升外擋料輥避讓材料，放便進行材料的裝卸。
4、矯正輥采用高合金軸承鋼制造，進行一系列熱處理(調質+高周波處理+硬鉻層)，嚴格保證矯正輥之鋼性及矯正輥之表面光潔度，保證在矯正過程當中被矯正材料的表面性能，矯正輥表面硬度高達HRC60，確保高精度及高的耐磨性能。
5、整平送料機頭入料口采用二棍夾送壓料結構型式，電機經減速器、帶動上下夾送輥工作，把料頭送進校平主機。
6、采用四蝸輪蝸桿進行調節，帶動上滑塊進行升降，從而實現壓入量的調節。在調整手輪上附有調整表盤，準確顯示調整量。
7、送料出口配托料導軌裝置，使整平后的材料能穩定平直的進入模具工作。（本裝置可拆卸）
8、機身升降采用四蝸桿電動驅動方式升降，可輕松調整送料線高度。
*:選購配置：油壓上料臺車、液壓簡單、整平微調采用伺服控制裝置

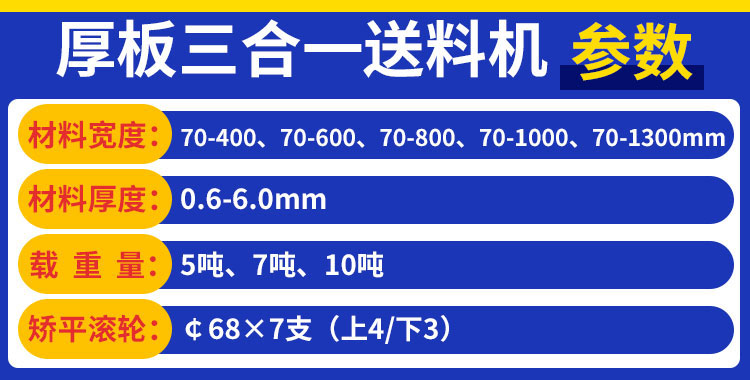

厚板三合一送料機技術參數：
| 型 號 | NCSF8-400 | NCSF8-500 | NCSF8-600 | NCSF8-800 | NCSF8-1000 | NCSF8-1300 | NCSF8-1600 |
| 材料寬度 | 70～400 | 70～500 | 70～600 | 70～800 | 70～1000 | 70～1300 | 70～1600 |
| 材料厚度 | 0.6 ～ 6.0mm | ||||||
| 載重量 | 3000kg（5000） | 5000kg | 7000kg（10000） | ||||
| 卷料內徑 | Φ508 | ||||||
| 卷料外徑 | Φ900 - Φ1400 | ||||||
| 速度 | 22m/min | ||||||
| 標準送料精度 | ±0.2mm | ||||||
| 矯正滾輪 | ￠68mm×7支（上4/下3） | ||||||
| 送料滾輪 | 1組 | ||||||
| 背壓滾輪 | 有 | ||||||
| 標準送料高度 | 1200±100mm | ||||||
| 電源電壓 | 220VAC 60HZ/AC380v 50HZ | ||||||
| 空氣壓 | 5kg/cm2 | ||||||
| 料架擴張方式 | 油壓擴張 | ||||||
| 伺服馬達 | AC 5.5kw | AC 7.5kw | AC 11kw | ||||
| 料架馬達 | 2.2kw | 3.7kw(5.5) | |||||
| 機械尺寸[m] | 4.5*2.7*2.3 | 4.5*2.8*2.3 | 4.5*3.0*2.3 | 4.5*3.4*2.3 | 4.5*3.4*2.3 | 4.5*4.3*2.3 | 4.5*4.9*2.3 |
